先进电子产业迭代赋能，聚酰亚胺感光胶膜市场稳步增长

近日，TY Data发布行业预测数据显示，全球聚酰亚胺感光胶膜市场保持稳健增长态势。2025年该品类全球销售额达6.19亿美元，预计2032年市场规模将增至9.58亿美元，2026至2032年年复合增长率（CAGR）为6.4%。作为高端电子材料领域的高附加值细分产品，聚酰亚胺感光胶膜依托先进封装、柔性电子、高频通信产业的快速发展，市场增长动能持续释放，行业发展前景广阔。

产品性能优势显著 适配高端精密制造场景

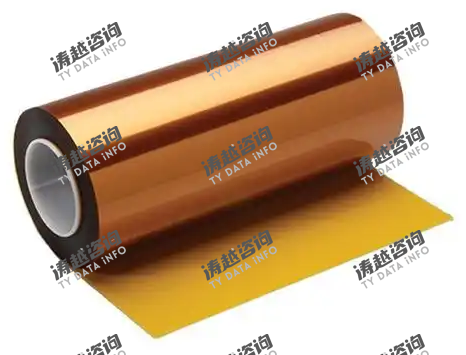

聚酰亚胺感光胶膜是以聚酰亚胺或其前驱体为主体树脂，搭配光敏基团、光引发剂、交联剂等助剂制备而成的膜状感光材料，可通过贴附、曝光、显影、固化等工序形成精密图形。该材料兼具聚酰亚胺耐高温、耐化学腐蚀、低介电、高绝缘、尺寸稳定的核心特性，同时具备精准光刻图形化能力，是半导体先进制造、高端电子器件生产的关键功能性材料。
从产品形态来看，行业主要分为干膜型与液态涂布型两大类，其中干膜型PSPI胶膜凭借厚度均匀、贴附稳定、工艺窗口宽、适配大面积制程等优势，在先进封装、面板级封装领域应用优势凸显。在产品类型上，负性感光胶膜为当前市场主流，多用于永久绝缘膜、缓冲层及厚膜结构制备；正性感光胶膜单价更高，适配高分辨率精细图形加工场景。此外，碱显影型产品凭借环保性优、半导体工艺兼容性强的特点，未来市场占比有望持续提升。整体行业具备技术壁垒高、认证周期长、产品附加值高的特点，未来产品迭代将聚焦低翘曲、低介电、高解析、低温固化等核心方向。

半导体制程升级 驱动材料精度持续迭代
集成电路制造工艺持续向微小线宽迭代，对芯片层间绝缘、钝化保护材料的图形精度、稳定性提出严苛要求。传统非感光聚酰亚胺材料性能优异，但图形化加工需额外搭配光刻、刻蚀工序，微小制程下难以把控刻蚀精度，易造成下层材料损伤、图形保真度不足等问题。
聚酰亚胺感光胶膜可通过曝光显影直接成型精密图形，省去多道繁琐工序，有效规避刻蚀损伤风险，大幅提升纳米级制程的线宽精度与图形稳定性。随着全球半导体先进制程持续渗透，越来越多高端晶圆产线逐步替换传统非感光材料，转向感光型聚酰亚胺胶膜，为行业增长提供核心支撑。

先进封装普及 打开行业增量空间
当前Chiplet异构集成、2.5D/3D堆叠、扇出型晶圆级封装等先进封装技术快速普及，彻底革新传统封装工艺，也带动高性能绝缘材料需求爆发。先进封装的多层高密度金属布线结构，对层间绝缘材料的平坦度、介电性能、可靠性要求大幅提升。
聚酰亚胺感光胶膜可直接在晶圆、芯片表面成型高精度绝缘图形，兼具介电隔离与器件钝化保护双重作用。相较于传统封装，先进封装单颗芯片的材料用量显著提升，尤其三维堆叠封装技术的落地，进一步拉动厚膜型感光胶膜需求，成为行业核心增长动力之一。

柔性电子与高频应用 拓宽下游市场场景
柔性显示商业化落地，持续拓展材料应用边界。折叠、卷曲屏及柔性可穿戴设备规模化量产，对柔性、耐弯折、高精密的绝缘及像素定义材料产生刚性需求。传统无机绝缘材料弯折易开裂失效，而聚酰亚胺感光胶膜柔韧性优异、弯折耐久性强，是柔性OLED面板像素定义层、平坦化层的核心材料，伴随柔性显示产能扩张，市场需求持续攀升。
同时，5G高频通信、毫米波雷达、新能源汽车电控系统的快速发展，推动低介电材料需求激增。经分子改性的聚酰亚胺感光胶膜可有效降低信号传输损耗，适配高频高速线路板生产需求，在汽车电子、高频通信基础设施迭代的加持下，下游应用场景持续拓宽。

工艺降本提效 赋能行业长期发展
在芯片制造流程中，工序越复杂，越容易产生对准误差、颗粒污染等问题，直接影响产品良率。聚酰亚胺感光胶膜可实现绝缘层成型与图形定义工序合一，大幅精简光刻、刻蚀、去胶等多道工艺流程，有效缩短生产周期、降低设备投入成本。同时，工序简化大幅减少工艺偏差与缺陷风险，助力芯片制造企业提升良品率、压缩生产成本。制造业降本增效的核心需求，持续推动高端封装、精密制程普及该类材料，为行业长期稳健发展筑牢基础。
